ロープ検尺機のローラー

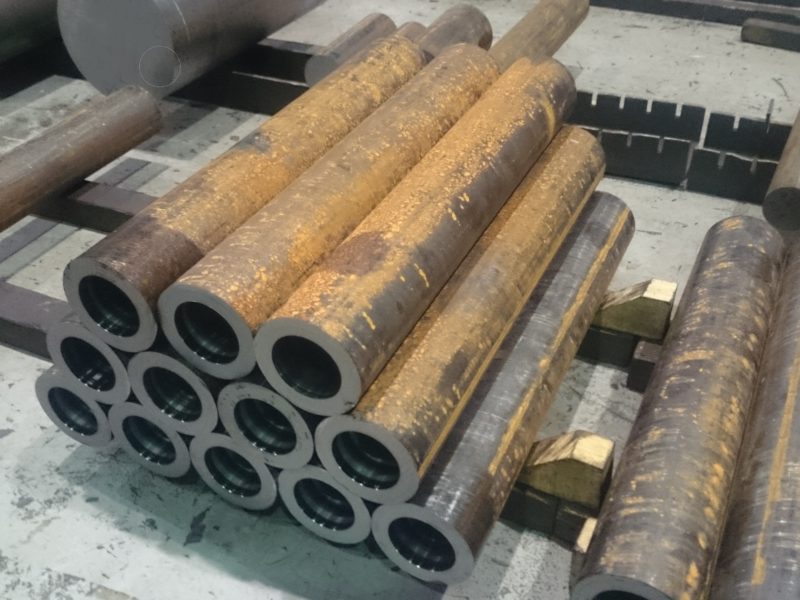

こちらはロープ検尺機のローラー部品です。材質がS25C、外径95、材料長さ560の素材に穴径φ62の穴を貫通加工により製作しています。
外形加工はお客様にて実施されるとのことで、今回はBTA・ガンドリル加工.COMにて穴加工のみ実施しました。
S25Cは機械構造用炭素鋼に分類され、炭素量は、約0.25%となっております。熱処理をせず使用されることが多い材質です。
市場での流通量も多く、比較的容易に様々なサイズを入手することが可能です。
炭素量が少ないため、柔らかく、切り屑が分断されにくい材質です。そのため、刃物に絡んだりするため、深穴加工では注意が必要です。
BTA・ガンドリル加工.COMではこれまでの加工実績からこのような材質でも安定的に加工するノウハウを所有しています。
深穴加工でお困りの際は、ぜひ一度BTA・ガンドリル加工.COMにご相談ください!
材質 | S25C |
---|---|
外径 | Φ95 |
穴径 | Φ62 |
材料長さ | 560mm |
加工長さ | 560mm |
熱処理 | なし |
重量 | 30 kg |
使用対象製品 | ロープ検尺機 |
業界 | 産業機械 |
製品名 | ローラー |
